高压电缆选型指南

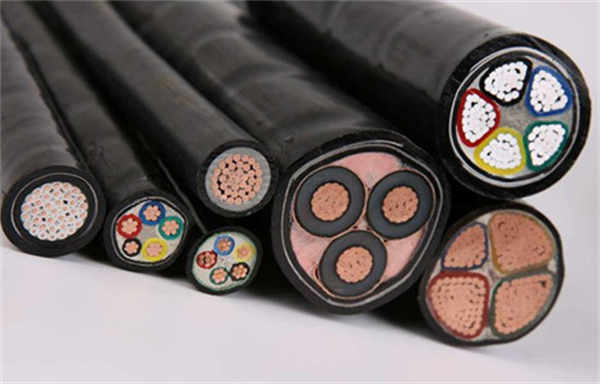

一、电缆基本结构与种类

结构组成：从内到外依次为导体、绝缘、内护层、填充料(铠装)、外绝缘

主要种类：

YJV：交联聚乙烯绝缘聚氯乙烯护套铜芯电力电缆

VV：聚氯乙烯绝缘聚氯乙烯护套铜芯电力电缆

YJLV：交联聚乙烯绝缘聚氯乙烯护套铝芯电力电缆

VLV：聚氯乙烯绝缘聚氯乙烯护套铝芯电力电缆

二、常见规格型号及用途

NA-YJV、NB-YJV：交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆，适用于对耐火有要求的室内、隧道及管道

VV、VLV：铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力电缆，适用于室内、沟道、隧道或户外托架敷设

NA-VV、NB-VV：聚氯乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆，适用于对耐火有要求的管道、隧道、室内

WDZB-YJLY23等：交联聚乙烯绝缘钢带铠装聚烯烃护套A(B、C)类阻燃电力电缆，适用于阻燃且无卤低烟要求的埋地敷设

NA-YJV22、NB-YJV22：交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆，适用于对耐火有要求的埋地敷设

ZA-YJV等：交联聚乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆，适用于对阻燃有要求的室内、隧道及管道

三、选型原则与方法

敷设方式：

埋地式：适合使用带外保护层的铠装电缆，沼泽、流沙等不稳定地质可选用钢丝铠装电缆，埋深一般大于0.7米

管道式：适合采用塑料保护套电缆或裸铠装电缆，避免过热导致电力损耗

隧道式：适合使用裸铠装电缆或阻燃塑料保护套电缆，需满足高阻燃性要求

架空式：适用于城市边缘无居住区地带，需考虑长期暴露在外的影响

环境因素：

环境复杂区域宜选用铜芯电缆，质量和安全性更可靠

考虑腐蚀、机械破坏、压力等因素

阻燃、无卤低烟要求时选择相应阻燃型号

技术参数：

电缆截面不小于最小载流量截面

需校验热稳定性

考虑短路电流计算

材质选择：

铜芯导体导电性能优异，适用于电力系统主干道

铝芯导体应用较少，尤其在高电压系统中

四、选购要点

检查包装：质量好的电缆包装整齐，有质感

检查内芯：应为无氧铜，材质越光亮质量越好

查看厂家及执行标准：选择正规厂家，确保符合国家标准

产品认证：确认产品通过9001质量管理等认证

五、管理要求

依据《煤矿安全规程》进行选型和采购审批

供电设计中应明确电缆选用

定期进行耐压试验，每年至少1次

井下固定敷设电缆需悬挂标志牌，注明规格、型号、长度、用途等信息

建立电缆台账，定期核对管理情况
